Wyzwania branży energetycznej w zakresie inspekcji

Tradycyjne metody kontroli linii przesyłowych, stacji transformatorowych czy farm PV opierają się na pracy ekip terenowych wyposażonych w lornetki, kamery termowizyjne i podnośniki. Każda taka inspekcja to koszty logistyczne, czas dojazdu do często odległych lokalizacji oraz realne zagrożenie dla bezpieczeństwa personelu – zwłaszcza w przypadku prac na wysokości, w pobliżu linii pod napięciem lub w trudnych warunkach atmosferycznych.

Kluczowe wyzwania obejmują:

• Rozległość infrastruktury – rozbudowana sieć linii przesyłowych i dystrybucyjnych, często przebiegających przez trudno dostępne tereny.
• Częstotliwość kontroli – wymagania regulacyjne i potrzeba prewencji wymuszają regularne obchody, które manualnie są niezwykle czasochłonne.
• Bezpieczeństwo – praca w pobliżu elementów pod napięciem, na wysokościach i w zmiennych warunkach pogodowych.
• Jakość i powtarzalność danych – ręczne inspekcje cechuje subiektywność ocen i brak standaryzacji dokumentacji.
• Koszty osobowe i logistyczne – szczególnie dotkliwe przy rozproszonych aktywach (np. farmy PV, farmy wiatrowe).

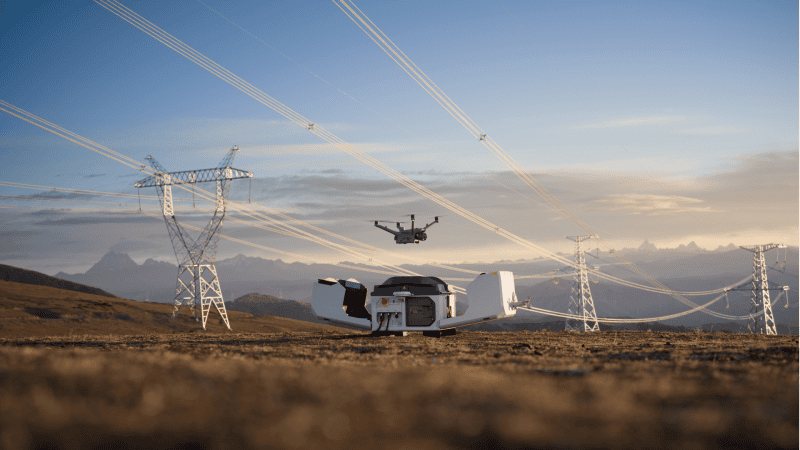

DJI Dock 3 - zautomatyzowane rozwiązanie nowej generacji

Wprowadzony na rynek w lutym 2025 roku DJI Dock 3 to trzecia generacja systemu „drone-in-a-box” firmy DJI – światowego lidera w dziedzinie bezzałogowych statków powietrznych. System składa się ze stacji dokującej o klasie szczelności IP56 oraz drona DJI Matrice 4D lub Matrice 4TD (klasa IP55), wyposażonego w zestaw kamer światła widzialnego, dalmierz laserowy, teleobiektywy oraz – w wariancie 4TD – kamerę termowizyjną oraz światło pomocnicze NIR.Całość zarządzana jest z poziomu platformy chmurowej DJI FlightHub 2, która umożliwia planowanie misji, tworzenie harmonogramów lotów, podgląd transmisji na żywo oraz automatyczną analizę zebranych danych. Operator nie musi przebywać w pobliżu stacji – wystarczy dostęp do internetu.

Kluczowe parametry techniczne

Zastosowania w sektorze energetycznym

Linie przesyłowe i dystrybucyjne

Inspekcja linii energetycznych to jedno z najważniejszych zastosowań automatycznych systemów dronowych. DJI Dock 3 w połączeniu z dronem Matrice 4TD umożliwia:

• Automatyczne patrole wzdłuż tras linii przesyłowych według zaplanowanych harmonogramów – codziennie, co tydzień lub na żądanie. Dodatkowym wsparciem jest funkcja Analyzer dostępna w DJI FlightHub 2, która pozwala realizować zautomatyzowane misje, automatycznie tworzyć mapy i analizy po locie, wykrywać zmiany w infrastrukturze oraz generować raporty wysyłane mailowo.
• Detekcję anomalii termicznych na złączach, odłącznikach i transformatorach dzięki zintegrowanej kamerze termowizyjnej.
• Dokumentację fotograficzną w wysokiej rozdzielczości z automatycznym przesyłaniem do chmury FlightHub 2.
• Wykrywanie zagrożeń wegetacyjnych – drzew i krzewów wrastających w strefę ochronną linii.
• Wsparcie AR (Augmented Reality) – najnowszy firmware wyświetla projekcje linii energetycznych w aplikacji, wspomagając omijanie przeszkód.

Farmy fotowoltaiczne

Inspekcja dużych farm PV metodą tradycyjną jest ekstremalnie czasochłonna. Dron Matrice 4TD wykonuje ortofotomapy i obrazowanie termowizyjne, umożliwiając wykrywanie hotspotów na panelach, stringach i inwerterach. Dane są automatycznie przesyłane do chmury, gdzie mogą być analizowane narzędziami DJI Thermal Analysis Tool lub oprogramowaniem firm trzecich.

Brak regularnych inspekcji farm PV może skutkować spadkiem produkcji energii generującym straty rzędu nawet 900 000 PLN rocznie na farmie 100 MW – co czyni automatyczne systemy inspekcyjne inwestycją o szybkim zwrocie.

Co wyróżnia DJI Dock 3?

Montaż na pojeździe - pierwsze takie rozwiązanie

DJI Dock 3 to pierwszy system typu drone-in-a-box tego producenta, który oficjalnie wspiera montaż na pojazdach. Umożliwia to mobilne wdrożenie: np. zamontowanie dwóch stacji na jednym pojeździe w celu rotacyjnej obsługi długich odcinków linii przesyłowych lub szybkiej reakcji poawaryjnej. Dock automatycznie ładuje drona i synchronizuje dane nawet w trakcie jazdy.

Gotowość w każdych warunkach

Zakres temperatur od -30°C do +50°C, klasa IP56, odporność na wiatr do 12 m/s, wbudowana klimatyzacja i ogrzewanie pokrywy (system może otworzyć się nawet z 10mm warstwą lodu) – system działa niezawodnie w polskich warunkach klimatycznych, włącznie z ostrymi zimami i upalnym latem. Wbudowana bateria zapewnia ponad 4 godziny pracy awaryjnej po utracie zasilania sieciowego.

Inteligentna automatyzacja z FlightHub 2

Platforma FlightHub 2 to mózg systemu. Oferuje harmonogramowanie misji, inteligentne rozpoznawanie obiektów (pojazdy, statki, anomalie termiczne), detekcję zmian w terenie między kolejnymi lotami oraz możliwość wdrażania własnych modeli detekcji obiektów (do 10 TOPS mocy obliczeniowej na pokładzie drona).

Certyfikacja europejska i zgodność regulacyjna

DJI Dock 3 oraz drony Matrice 4D/4TD posiadają certyfikację EU C6, co ułatwia uzyskiwanie zgód na operacje BVLOS (Beyond Visual Line of Sight) w ramach europejskich regulacji dronowych. DJI udostępnia też bezpłatny pakiet dokumentów wspierających proces uzyskiwania zezwoleń.

Jak wygląda typowy przebieg misji inspekcyjnej?

1. Planowanie misji – Operator tworzy trasę lotu w FlightHub 2 na podstawie modelu 3D infrastruktury lub importuje wcześniej zapisaną trasę z aplikacji DJI Pilot 2 oraz z pliku KMZ.

2. Tworzenie harmonogramów – Misja zostaje przypisana do konkretnej stacji Dock 3 i zaplanowana w kalendarzu - jednorazowo lub cyklicznie (np. codziennie o 6:00).

3. Automatyczny start – W zaplanowanym czasie Dock otwiera pokrywę, dron startuje w ciągu 10 sekund i realizuje zaprogramowaną trasę.

4. Zbieranie danych – Dron zbiera dane z kamery światła widzialnego jak i rejestruje termogramy, które są automatycznie przesyłane do chmury FlightHub 2 lub do połączonego po OpenAPI serwera.

5. Lądowanie i ładowanie – Po zakończeniu misji dron wraca do Docka, ładowanie od 15% do 95% trwa zaledwie 27 minut - system jest gotowy do kolejnego lotu.

6. Analiza danych – Zdjęcia analizowane są ręcznie lub z wykorzystaniem algorytmów AI (własnych lub firm trzecich) w celu identyfikacji defektów, anomalii termicznych i zagrożeń.

Podsumowanie

Zautomatyzowane inspekcje dronowe nie są już wizją przyszłości – to działająca technologia, wdrażana przez operatorów sieci energetycznych na całym świecie. DJI Dock 3 łączy niezawodność sprzętową z inteligentną platformą zarządzającą, oferując polskim przedsiębiorstwom energetycznym narzędzie, które realnie redukuje koszty, podnosi bezpieczeństwo i zapewnia ciągłość działania infrastruktury krytycznej.
